So wählen Sie vorgeladene R32-Schnellanschlussleitungssätze für die Split-AC-Installation aus

Die Installation einer modernen Split-Klimaanlage bringt einen kritischen Engpass mit sich. Das Erzeugen eines tiefen Vakuums und der Umgang mit Kältemitteln unter hohem Druck erfordert spezielle Ausrüstung. In dieser speziellen Phase besteht das höchste Risiko eines Totalausfalls des Systems. Bei diesem heiklen Prozess machen Installateure häufig Fehler. Werkseitig versiegelte vorgeladene Leitungssätze bieten eine hervorragende Lösung. Sie machen den Kauf von Vakuumpumpen völlig überflüssig. Sie vermeiden außerdem den Kauf komplexer Verteilermessgeräte.

Die jüngste Umstellung der Industrie auf das Kältemittel R32 ändert die Regeln jedoch völlig. R32 arbeitet bei deutlich höheren Drücken als herkömmliche Kältemittel. Diese neue Realität macht eine strenge Komponentenauswahl absolut unerlässlich. Für neue Hochdruckgeräte können Sie keine alten Standardrohre verwenden. Dieser Leitfaden dient als pragmatisches, evidenzbasiertes Bewertungsinstrument. Wir helfen Ihnen bei der Auswahl des richtigen Leitungssatzes für Ihr spezifisches Projekt. Sie erfahren, wie Sie eine leckagefreie Installation gewährleisten. Sie können professionelle, codekonforme Ergebnisse erzielen. Sie erreichen dies, ohne hochspezialisierte Arbeitskräfte einstellen zu müssen.

Wichtige Erkenntnisse

• Die R32-Spezifität ist nicht verhandelbar: Das Kältemittel R32 arbeitet bei höheren Drücken; Die Verwendung generischer oder älterer R410A-Leitungssätze birgt die Gefahr von Explosionen und Mikrolecks.
• Durch die präzise Dimensionierung werden Risiken begrenzt: Da vorgeladene Leitungssätze nicht auf die richtige Länge zugeschnitten werden können, sind eine präzise Messung und die strategische Verlegung überschüssiger Leitungen wichtige Bewertungsschritte.
• Auf die Qualität der Hardware kommt es an: Die Integrität eines vorgefüllten R32-Schnellverbindungsleitungssatzes hängt vollständig von der Qualität seiner werkseitig versiegelten Kupplungsventile und der integrierten Isolierung ab.
• Kosten vs. Leistungsfähigkeit: Während vorvakuumierte Kits im Vorfeld höhere Materialkosten verursachen, gleichen sie zuverlässig die Kosten für HVAC-Verteilermessgeräte, Vakuumpumpen und Spezialarbeit aus.

Der Business Case: Vorgeladene vs. herkömmliche AC-Leitungssätze

Bei herkömmlichen Split-System-Installationen müssen Kupferrohre auf exakte Längen zugeschnitten werden. Installateure müssen die Enden mithilfe spezieller Blöcke präzise aufweiten. Als nächstes führen sie einen strengen Stickstoffdrucktest durch. Schließlich erzeugen sie ein tiefes Vakuum. Dieser entscheidende Schritt entfernt mikroskopisch kleine Feuchtigkeit aus dem System. Diese manuellen Prozesse sind sehr anfällig für DIY-Fehler. Sie verlangen auch teure Einweg-HLK-Geräte.

Ein vorgeladenes AC-Rohrsystem verändert diese Dynamik völlig. Es kommt komplett versiegelt ab Werk an. Die Leitung enthält genau die benötigte Kältemittelfüllung. Es passt perfekt zu seiner spezifischen Länge. Sie umgehen die aufwändige Vakuumphase vollständig. Sie verlegen die Leitungen einfach sicher. Anschließend ziehen Sie die mechanischen Verbindungen fest.

Schauen wir uns die harten Materialkosten an. Der Kauf von Standardleitungen aus blankem Kupfer summiert sich. Der Kauf einer zuverlässigen Vakuumpumpe kostet Hunderte. Verteilermanometer verursachen weitere Kosten. Vergleichen Sie dies mit einem Premium- Split-AC-Installationssatz . Diese modernen Kits verfügen über spezielle Schnellanschlüsse. Das vorvakuumierte Kit kostet im Voraus etwas mehr. Es kompensiert jedoch zuverlässig den Aufwand für Spezialwerkzeuge. Es erspart Ihnen außerdem die Zahlung von Premium-Profilohnsätzen.

Wir müssen eine entscheidende Einschränkung anerkennen. Wir wollen über die Kompromisse völlig transparent sein. Schnelle Verbindungen sparen enorm Zeit. Sie eliminieren hohe Werkzeugkosten. Allerdings fehlt ihnen der anpassbare Längenvorteil. Herkömmliche Kupferleitungen ermöglichen ein exaktes Trimmen. Sie können eine vorgeladene Leitung nicht genau auf Ihre Wandabmessungen zuschneiden.

R32-Kompatibilität und technische Spezifikationen

Die HVAC-Branche hat R32 offiziell eingeführt. Es dient als neuer globaler Standard. Es bietet ein deutlich geringeres Treibhauspotenzial. R32 bietet außerdem eine hervorragende Kühleffizienz. Es arbeitet jedoch mit wesentlich höheren Arbeitsdrücken. Es erfordert außerdem eine spezielle POE-Ölschmierkompatibilität. Bei herkömmlichen Kältemitteln wie R410A gab es nicht genau diese Einschränkungen.

Sie müssen die Druckwerte überprüfen, bevor Sie einen Kauf tätigen. Jedes R32-AC-Leitungsset muss strenge Leistungskriterien erfüllen. Die Wandstärke von Kupfer bleibt ein nicht verhandelbarer Sicherheitsfaktor. Vermeiden Sie nicht überprüfbare Marketingaussagen. Ignorieren Sie die generische Berstschutzkennzeichnung vollständig. Konzentrieren Sie sich stattdessen ausschließlich auf die Einhaltung der ASTM-Standards. Achten Sie auf die ASTM B280-Zertifizierung für Kupfer für Klimaanlagen. R32-Systeme erfordern eine dickere Kupferwand. Dadurch wird sichergestellt, dass die Linie den hohen Betriebs-PSI über ein Jahrzehnt hinweg sicher bewältigt.

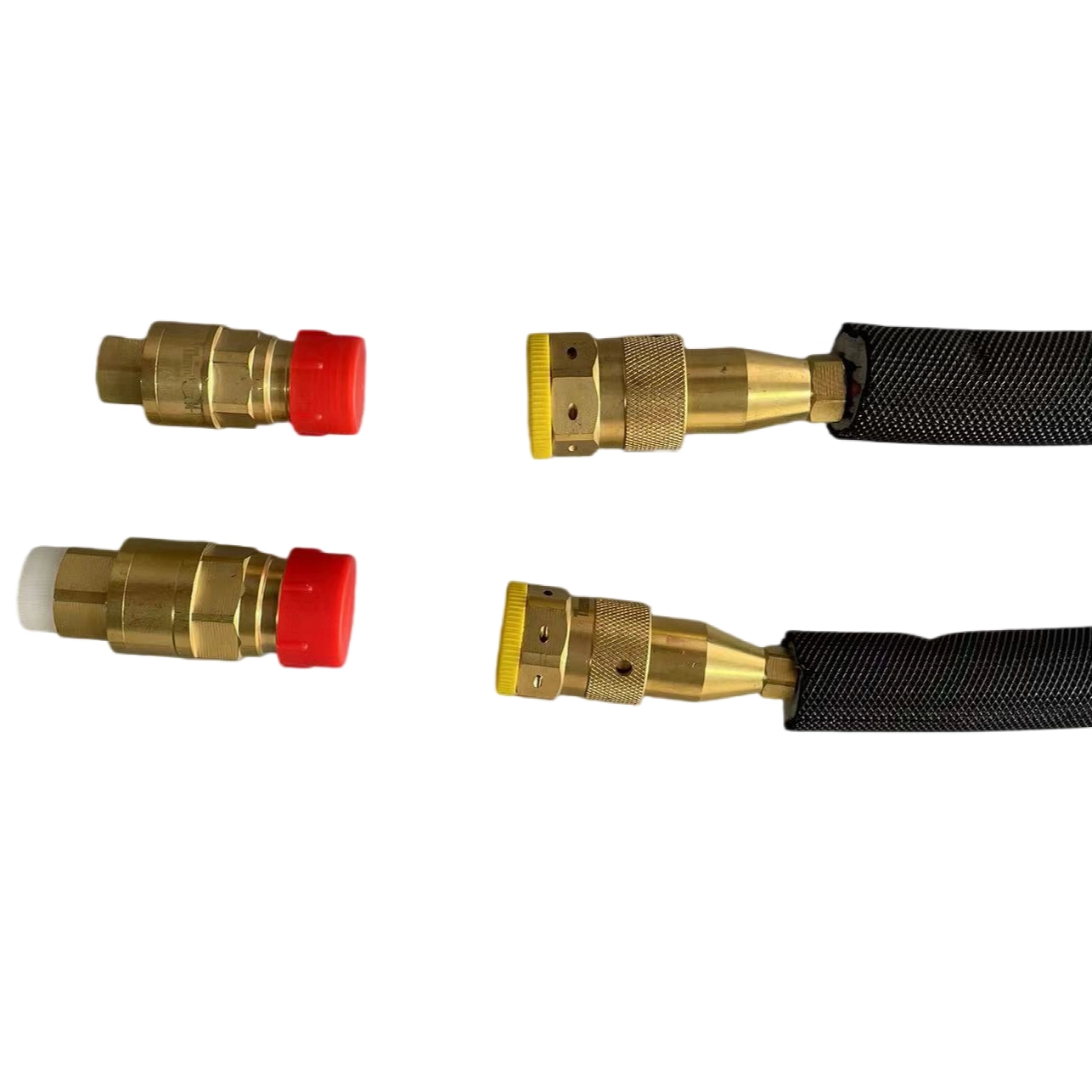

Die Integrität des Kupplungsventils entscheidet über die Installation. Wir müssen die interne Mechanik bewerten. Schauen Sie sich diese Schnellverschlussventile genau an. Hochwertige Systeme verwenden spezielle, zweischichtige O-Ringe. Sie verfügen außerdem über strenge Drehmomentvorgaben. Werksgeprüfte Gleitringdichtungen verhindern das Entweichen des unter hohem Druck stehenden R32. Sie sorgen dafür, dass das System während der physischen Kopplungsphase perfekt gesichert ist. Wenn die Ventiltechnik schwach ist, versagt sie. Der höhere R32-Druck führt schnell zu einem Mikroleck.

Kernbewertungsabmessungen für Schnellverbindungs-Leitungssätze

Längen- und Maßbeschränkungen erfordern eine sorgfältige Planung. Sie müssen den Verlegeweg genau ausmessen. Berücksichtigen Sie vertikale Abfälle an Ihrer Außenwand. Berücksichtigen Sie alle horizontalen Leitungen zur Kondensatoreinheit. Wir müssen hier auf eine strikte körperliche Einschränkung hinweisen. Ein abgesaugtes Verbindungsrohr darf auf keinen Fall durchtrennt werden. Durch eine Änderung wird die werkseitige Vakuumdichtung sofort zerstört.

Sie werden wahrscheinlich überschüssige Länge übrig haben. Der Industriestandard bietet eine klare und sichere Lösung. Sie müssen die zusätzliche Leine horizontal aufwickeln. Halten Sie die Spule in der Nähe der Kondensatorbasis völlig flach. Wickeln Sie die Leitung niemals senkrecht gegen die Wand. Der vom Hersteller angegebene Mindestbiegeradius ist unbedingt einzuhalten. Diese Ausrichtung verhindert gefährliche Öleinschlüsse innerhalb der Systemkreisläufe.

Beurteilen Sie als Nächstes die Qualität der vorverpackten Isolierung. Sie benötigen eine langlebige, UV-beständige Isolierung. Bei Außeneinwirkung wird billiger Schaumstoff schnell abgebaut. Eine kontinuierliche, kompromisslose Isolierung ist absolut unerlässlich. Es verhindert die Bildung von Kondenswasser im Außenbereich. Es verhindert auch einen starken Verlust der thermischen Effizienz bei extremen Wetterbedingungen.

Die materielle Authentizität stellt die letzte entscheidende Dimension dar. Sie müssen zwischen einem reinen unterscheiden . Schnellanschluss-Kupferleitungssatz und günstigeren Alternativen Einige Marken verwenden heimlich Rohrleitungen aus einer Aluminiummischung. Wir setzen uns strikt für 100 % reines Kupfer ein. Kupfer garantiert Langlebigkeit. Es bietet eine hervorragende Korrosionsbeständigkeit. Es bewältigt mühelos R32-Drucktoleranzen.

Überprüfen Sie bei der Bewertung der Materialqualität diese spezifischen Indikatoren:

• Gewicht und Dichte: Reines Kupfer fühlt sich deutlich schwerer an als Aluminiummischungen.
• Isolierungsmarkierungen: Hochwertige Isolierung zeigt deutlich UV-Beständigkeitswerte und Wandstärken an.
• Steckverbinderoberfläche: Authentische R32-Messinganschlüsse zeichnen sich durch eine saubere, präzise Gewindebearbeitung ohne Grate aus.
• Werksdichtungen: Achten Sie vor der Installation auf intakte, manipulationssichere Kappen an allen Schnellanschlussventilen.

Implementierungsrealitäten und Installationsrisiken

Lassen Sie uns das Biegeradiusrisiko besprechen. Die häufigste Fehlerquelle tritt bei der Wandverlegung auf. Installateure knicken häufig das Kupferrohr. Dies tritt auf, wenn die Leitung um scharfe Ecken gebogen wird. Sie müssen vorsichtig mit der Leine umgehen. Wir weisen ausdrücklich auf die Notwendigkeit geeigneter Werkzeuge hin. Sie sollten externe Biegewerkzeuge verwenden. Sie können auch innenliegende Biegefedern verwenden. Diese Geräte verhindern das Crimpen des weichen Kupfers.

Die Verbindungsausrichtung ist eine weitere entscheidende Realität. Es muss auf eine vollkommen gerade Ausrichtung geachtet werden. Tun Sie dies, bevor Sie Drehmomente auf die mechanischen Verbindungen anwenden. Ein vorgeladener R32-Schnellverbindungsleitungssatz setzt auf präzisen Gewindeeingriff. Cross-Threading ist ein schwerwiegender Fehler. Eine Fehlausrichtung beschädigt sofort die werkseitige O-Ring-Dichtung. Dieser Fehler führt zu einem sofortigen oder langsamen Kältemittelverlust.

Sie müssen einen strengen Lecküberprüfungsschritt durchführen. Führen Sie dies unmittelbar nach der Installation durch. Überspringen Sie diese wichtige Aktion unter keinen Umständen. Tragen Sie spezielle Seifenlauge auf die Verbindungsstellen auf. Sie können auch elektronische, nicht korrosive Lecksuchgeräte verwenden. Überprüfen Sie die Integrität der Dichtung sorgfältig. Tun Sie dies, bevor Sie die Königsventile für den vollen Betrieb öffnen.

Befolgen Sie diesen genauen nummerierten Prozess zur sicheren Leckprüfung:

1. Ziehen Sie alle Schnellkupplungen von Hand perfekt gerade an.
2. Verwenden Sie zwei Schraubenschlüssel, um genau das vom Hersteller angegebene Drehmoment aufzubringen.
3. Tragen Sie eine dicke Schicht nicht ätzendes Seifenwasser auf die verbundenen Gewinde auf.
4. Öffnen Sie das Kältemittelventil leicht, um Basisdruck in die Leitung einzuleiten.
5. Untersuchen Sie die Fugen fünf Minuten lang genau, um eventuell sich ausdehnende Blasen zu erkennen.

Lesen Sie abschließend die Garantieüberlegungen sorgfältig durch. Die Verwendung zugelassener Schnellverbindungssysteme steht in einzigartiger Weise mit den Garantien in Zusammenhang. Herstellergarantien für Kompressoren enthalten strenge Klauseln. Einige Marken schreiben bestimmte Liniensatzmarken vor. Überprüfen Sie zunächst Ihr Gerätehandbuch. Stellen Sie sicher, dass Ihr gewählter Leitungssatz den Garantiestatus des Kondensators vollständig beibehält.

Auswahllogik und Rahmen für die endgültige Auswahl

Sie benötigen einen klaren Rahmen, um Ihre Wahl abzuschließen. Befolgen Sie diese logischen Schritte, um kostspielige Kauffehler zu vermeiden. Die richtige Dimensionierung verhindert später schwerwiegende Betriebsprobleme.

Schritt 1: Bestätigen Sie die Systemspezifikationen. Überprüfen Sie die genaue Tonnage Ihrer spezifischen Mini-Split-Einheit. Sie müssen die Ventilanschlussgrößen direkt überprüfen. Ein Standardsystem verwendet häufig eine 1/4-Zoll-Flüssigkeitsleitung. Es kombiniert diese mit einer 1/2-Zoll-Gasleitung. Erraten Sie diese kritischen Dimensionen nicht.

Schritt 2: Berechnen Sie die wahre Entfernung. Messen Sie den genauen Weg sorgfältig aus. Fügen Sie 10 bis 15 % zusätzliche Länge hinzu. Diese zusätzliche Länge ermöglicht weite Kurven und das Überfahren von Hindernissen. Verwenden Sie diese letzte Nummer, um Ihr Kit auszuwählen. Wählen Sie die nächstgelegene standardmäßige vorgeladene Länge. Hersteller bieten typischerweise 16 Fuß, 25 Fuß oder 35 Fuß Optionen an.

Schritt 3: Überprüfen Sie die Markenkompatibilität. Überprüfen Sie die physischen Verbindungen. Für den Liniensatz sind möglicherweise proprietäre Adapter erforderlich. Einige Schnellkupplungen passen nur für bestimmte AC-Kondensatormarken. Bestätigen Sie die Gewindesteigungen vor der Bestellung. Überprüfen Sie sofort die Adapterverfügbarkeit.

Nächster Schritt: Wir empfehlen Ihnen, Ihre Routing-Messung noch heute abzuschließen. Besorgen Sie sich das Leitungsset gleichzeitig mit Ihrer AC-Einheit. Diese Strategie stellt die Batch-Kompatibilität sicher. Es garantiert, dass Sie alle kompatiblen Materialien am Tag der Installation bereit haben.

Abschluss

Durch die Wahl des richtigen vorgeladenen R32-Leitungssatzes werden große Installationsbarrieren beseitigt. Dadurch entfallen die komplexesten Werkzeuganforderungen. Sie müssen die physikalischen Größenbeschränkungen strikt beachten. Sie müssen auch die neuen R32-Hochdruckanforderungen erfüllen. Die Investition in hochwertige Schnellverbindungssätze aus reinem Kupfer bleibt sinnvoll. Es stellt eine äußerst solide Strategie zur Risikominderung für Selbstinstallateure dar.

Werden Sie noch heute aktiv. Messen Sie Ihren geplanten Installationspfad sorgfältig aus. Überprüfen Sie kompatible Leitungssätze basierend auf der Tonnage Ihrer spezifischen AC-Einheit. Überprüfen Sie die Ventilgröße zweimal. Kaufen Sie das richtige Kit, um eine einwandfreie, leckagefreie Einrichtung zu gewährleisten.

FAQ

F: Kann ich ein vorgeladenes Schnellverbindungsleitungsset abschneiden, wenn es zu lang ist?

A: Nein. Durch das Durchschneiden der Leitung wird die werkseitige Kältemittelfüllung freigesetzt und die Vakuumdichtung zerstört, wodurch die Schnellverbindungsfunktion unbrauchbar wird.

F: Was mache ich mit der zusätzlichen Länge eines vorgeladenen AC-Rohrs?

A: Überschüssige Leitungen müssen sorgfältig horizontal (flach) in der Nähe der Kondensatoreinheit aufgewickelt werden. Dabei ist der vom Hersteller angegebene Mindestbiegeradius zu beachten, um Knicke und Öleinschlüsse zu vermeiden.

F: Sind Schnellanschluss-Kupferleitungssätze für Hochdruck-R32-Systeme zuverlässig?

A: Ja, vorausgesetzt, sie sind speziell für R32 ausgelegt. Sie verwenden Hochleistungskupfer und spezielle Gleitringdichtungen, die den Druckanforderungen von R32 entsprechen oder diese übertreffen. Bei der Installation ist jedoch ein korrektes Drehmoment erforderlich.

F: Benötige ich trotzdem eine Vakuumpumpe, wenn ich ein Split-AC-Installationsset mit Schnellanschlüssen verwende?

A: Nein. Die Leitungen sind vorvakuumiert und vorgeladen, was bedeutet, dass Sie kein Vakuum an der Leitung selbst anlegen müssen. Sie müssen lediglich die Ventile sicher anschließen und das Kältemittel des Systems ablassen.
