ACR-Armaturen vs. Sanitär-Kupferarmaturen: Was ist eigentlich anders?

Zwei Kupferarmaturen können auf den ersten Blick nahezu identisch aussehen. Sie können die gleiche Farbe und das gleiche Gewicht haben und sogar aus dem gleichen Rohstoff bestehen. Bei echten Kühlprojekten kann die Verwendung des falschen Kühlmittels jedoch dazu führen, dass das Kältemittel stillschweigend abgelassen wird, die Kompressoren beschädigt werden und ein teures Aufladen des Systems erforderlich wird. Hier kommt es auf ACR-Armaturen an. Bei Ningbo Top Hcool Metal Fittings arbeiten wir täglich mit Kunden zusammen, die einst davon ausgingen, dass Kupferarmaturen für Sanitärinstallationen „nah genug“ seien, nur um später herauszufinden, warum Klima- und Kühlsysteme einen anderen Standard erfordern. Dieser Artikel konzentriert sich ausschließlich auf eine Frage: Was ist eigentlich der Unterschied zwischen ACR-Armaturen und Sanitär-Kupferarmaturen und warum diese Unterschiede sich direkt auf die Zuverlässigkeit, Sicherheit und langfristige Betriebskosten des Systems auswirken?

Was „ACR“ in der Praxis wirklich bedeutet

Die ACR-Dimensionierung basiert auf dem tatsächlichen Außendurchmesser

Einer der grundlegendsten Unterschiede liegt in der Größenbestimmung der Sprache. Bei Kühlarbeiten werden ACR-Fittings nach dem tatsächlichen Außendurchmesser des Kupferrohrs dimensioniert, an das sie angeschlossen werden. Dieser Ansatz beseitigt Unklarheiten während der Installation. Wenn Techniker Fittings und Rohre anhand des Außendurchmessers aufeinander abstimmen, ist die Ausrichtung vorhersehbar, die Lötspalte gleichmäßig und die Festigkeit der Verbindung lässt sich leichter kontrollieren.

Im Gegensatz dazu folgen Sanitärarmaturen aus Kupfer oft den in Wasserverteilungsstandards verankerten Nenngrößengewohnheiten. Die Nenngröße spiegelt nicht immer den tatsächlichen Außendurchmesser wider, was zu geringfügigen Abweichungen führen kann. In Kühlkreisläufen kann bereits eine kleine Abweichung der Abmessungen zu einer ungleichmäßigen Wärmeverteilung beim Löten, einem unvollständigen Füllmaterialfluss oder Mikroleckpfaden führen, die erst nach Druckwechseln auftreten.

Bei Ningbo Top Hcool Metal Fittings werden alle Standard-ACR-Fittings unter strenger Kontrolle des Außendurchmessers hergestellt, was es den Installateuren ermöglicht, schneller zu arbeiten und das Rätselraten vor Ort zu reduzieren. Für Projekte, die nicht standardmäßige Abmessungen erfordern, werden unsere maßgeschneiderten Kupferfittings aus TP2- oder T2-Kupfer hergestellt, um den exakten Rohrspezifikationen zu entsprechen.

Warum Kühlleitungen auf Sauberkeit und Feuchtigkeitskontrolle bedacht sind

Ein weiteres charakteristisches Merkmal von ACR-Armaturen ist die Sauberkeit. In Kühlsystemen zirkulieren Kältemittel, Öl und manchmal komplexe Mischungen, die schlecht mit Feuchtigkeit und Verunreinigungen reagieren. Selbst kleine Rückstände im Inneren einer Armatur können im Laufe der Zeit zur Säurebildung, Korrosion oder zum Ausfall des Kompressors führen.

ACR-Armaturen werden unter Berücksichtigung dieser Sensibilität gehandhabt, gelagert und verpackt. Die Enden werden geschützt, die Innenflächen werden sauber gehalten und die Materialien werden so ausgewählt, dass das Kontaminationsrisiko minimiert wird. Sanitär-Kupferarmaturen sind für den Wasserdurchfluss konzipiert, bei dem das System einer ganz anderen chemischen Umgebung standhält. Der Einsatz von Sanitärarmaturen in Kühlanwendungen birgt unnötige Risiken, insbesondere bei Systemen, die auf eine lange Lebensdauer ausgelegt sind.

Die fünf Unterschiede, die die teuersten Fehler verursachen

Größenbestimmung: OD versus nominale Gewohnheiten

Der erste kostspielige Fehler entsteht aus der Annahme, dass Größenkonventionen austauschbar sind. Wenn Rohrleitungsnenngrößen mit Kühlrohren kombiniert werden, kann das Ergebnis während der Installation akzeptabel erscheinen, unter Druck oder Temperaturschwankungen jedoch versagen. ACR-Fittings beseitigen diese Verwirrung, indem sie sich direkt an die tatsächlichen Rohrabmessungen anpassen, die in HVAC-R-Systemen verwendet werden.

Druck- und Temperaturerwartungen in Kältemittelkreisläufen

Kältemittelkreisläufe unterliegen größeren Temperaturschwankungen und höheren Innendrücken als die meisten häuslichen Sanitärsysteme. ACR-Armaturen sind unter Berücksichtigung dieser Betriebsbedingungen konzipiert. Wandstärke, Verbindungsgeometrie und Materialkonsistenz werden so ausgewählt, dass sie Druckschwankungen während der Start-, Abschalt- und Abtauzyklen bewältigen können.

Sanitärarmaturen sind für einen relativ stabilen Wasserdruck und eine relativ stabile Wassertemperatur optimiert. Wenn sie Kältemitteldruckstößen und Wärmeausdehnung ausgesetzt sind, können sie vorzeitig ermüden, was die Wahrscheinlichkeit von Undichtigkeiten erhöht.

Erwartungen an die Verbindungsmethode und Füllstoffkompatibilität

Bei Kühlsystemen kommt es eher auf Hartlöten als auf Weichlöten an. ACR-Fittings sind so geformt, dass sie ein gleichmäßiges Löten ermöglichen, sodass das Füllmetall gleichmäßig um die Verbindung fließt und eine starke metallurgische Verbindung entsteht. Diese Geometrie unterstützt die Langzeitbeständigkeit gegenüber Vibrationen und Temperaturwechseln.

Sanitärarmaturen können unter Berücksichtigung des Lötens entworfen werden. Wenn sie zum Löten wiederverwendet werden, können sie sich unvorhersehbar verhalten und zu schwachen Verbindungen oder Überhitzung während der Installation führen.

Sauberkeit und Umgangsdisziplin

Zwei Fittings aus ähnlichem Kupfer können je nach Handhabung vor der Installation sehr unterschiedliche Leistungen erbringen. ACR-Armaturen legen Wert auf kontrollierte Herstellungsprozesse, schützende Verpackungen und saubere Innenflächen. Diese Disziplin wirkt sich direkt auf die Systemlebensdauer aus.

Sanitärarmaturen legen nicht den gleichen Wert auf innere Sauberkeit, da Wassersysteme dies nicht erfordern. Der Einsatz in Kühlkreisläufen kann zu unsichtbaren Problemen führen, die erst nach Monaten oder Jahren des Betriebs auftreten.

Anwendungskonflikt: Wasserverteilung versus Kältemittelfluss

Wasserverteilungssysteme und Kältemittelkreisläufe verhalten sich unterschiedlich. Der Kältemittelfluss beinhaltet Phasenwechsel, Ölrückführung und Empfindlichkeit gegenüber Druckabfall. ACR-Anschlüsse sind darauf ausgelegt, stabile Strömungseigenschaften aufrechtzuerhalten und Turbulenzen zu minimieren.

Sanitärarmaturen sind für einen gleichmäßigen Flüssigkeitsfluss optimiert. Beim Einsatz in Kältesystemen können sie das Strömungsgleichgewicht stören, die Ölrückführung beeinträchtigen oder Lärm- und Vibrationsprobleme verursachen.

ACR-Anschlüsse in VRF- und VRV-Systemen: Warum „nah genug“ nicht ist

Empfindlichkeit gegenüber Turbulenzen und Ölrückfluss

VRF- und VRV-Systeme unterstreichen die Bedeutung der richtigen Anpassungsauswahl. Diese Systeme verteilen das Kältemittel häufig über lange Rohrleitungsnetze an mehrere Innengeräte. Die Ölrückführung zum Kompressor hängt von einem stabilen Durchfluss und korrekt dimensionierten Abzweigungen ab.

Für diese Anwendungen entwickelte ACR-Armaturen sorgen für reibungslose Übergänge und eine vorhersehbare Kältemittelverteilung. Schon geringfügige Abweichungen in der Armaturengeometrie können das Strömungsverhalten verändern und die Systemeffizienz verringern.

Warum es herstellergebundene Branchenlösungen gibt

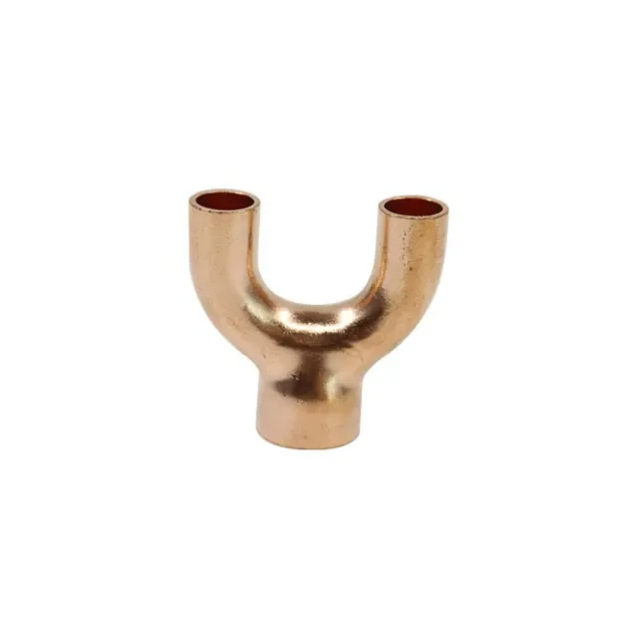

Abzweigrohre, oft auch als Kupfer-Refnet-Verbindungen oder Y-Abzweigrohre bezeichnet, sind nicht mit einfachen T-Stücken austauschbar. In VRF-Systemen trennen diese Komponenten Flüssigkeits- und Gasleitungen und steuern die Verteilung des Kältemittels auf die Innengeräte. Das Gasrohr ist typischerweise dicker als das Flüssigkeitsrohr, was unterschiedliche Durchfluss- und Druckanforderungen widerspiegelt.

Bei Ningbo Top Hcool Metal Fittings werden unsere ACR-Kupfer-Refnet-Verbindungen hauptsächlich aus TP2-Kupfer hergestellt, wobei die Durchmesser auf verschiedene Klimaanlagenmarken abgestimmt sind. Die Verwendung der richtigen Verzweigungslösung gewährleistet eine ausgewogene Kältemittelverteilung und schützt die Systemleistung im Laufe der Zeit.

Was Sie überprüfen sollten, bevor Sie eine Armatur austauschen

Bestätigen Sie den Schlauchstandard und den Außendurchmesser

Bevor Sie einen Austausch in Betracht ziehen, überprüfen Sie den Rohrstandard und den Außendurchmesser. Die Anpassung des Außendurchmessers ist der erste Schritt zur Gewährleistung der Verbindungsintegrität und einer gleichbleibenden Lötqualität.

Bestätigen Sie die Erwartungen an Material und Wandstärke

Die Materialwahl beeinflusst die Wärmeübertragung, die Verbindungsfestigkeit und die Langzeitbeständigkeit. TP2- und T2-Kupfer werden aufgrund ihrer Reinheit und Leistungskonstanz häufig in der Kältetechnik eingesetzt. Die Wandstärke muss auch den Systemdruckanforderungen entsprechen.

Bestätigen Sie die Installationsmethode und die Hitzetoleranz

Verschiedene Armaturen vertragen Hitze unterschiedlich. Bei einigen Installationen kann übermäßige Hitze in der Nähe von Verbindungsstellen die umliegenden Komponenten beschädigen oder die Dichtungen beeinträchtigen. ACR-Armaturen wurden unter Berücksichtigung typischer Kühlinstallationspraktiken entwickelt und verringern so das Risiko von Installationsfehlern.

Wo Ningbo Top Hcool Metal Fittings hineinpasst

Standard-ACR-Systemanschlüsse und kundenspezifische Kupferanschlüsse

Ningbo Top Hcool Metal Fittings ist ein professioneller Hersteller und Lieferant von Messing- und Kupferarmaturen für verschiedene Industriebereiche, darunter Kältetechnik, Ventile, Kommunikation und Sanitär. Für HVAC-R-Anwendungen bieten wir ein komplettes Sortiment an Standard-ACR-Fittings an, die durch rot gestanzte Schmiedeteile oder direkte Kupferrohrformung hergestellt werden.

Für Projekte mit besonderen Anforderungen passen wir Kupferarmaturen aus TP2- und T2-Materialien an, um bestimmte Abmessungen, Systemlayouts oder Geräteschnittstellen zu erfüllen. Diese Flexibilität ermöglicht es Kunden, die Konsistenz über verschiedene Anwendungen hinweg aufrechtzuerhalten, ohne die Leistung zu beeinträchtigen.

Warum TP2- und T2-Kupferoptionen branchenübergreifend wichtig sind

TP2- und T2-Kupfer bieten stabile mechanische Eigenschaften und eine hervorragende thermische Leistung. Der branchenübergreifende Einsatz dieser Materialien hilft Kunden, ihren Lagerbestand zu standardisieren und Kompatibilitätsprobleme zu reduzieren. Bei Ningbo Top Hcool Metal Fittings sind Materialauswahl und Prozesskontrolle von zentraler Bedeutung für die Lieferung zuverlässiger Produkte, die einfach zu installieren und zu warten sind.

Schneller Vergleich zwischen ACR und Sanitärarmaturen

Abschluss

Der wirkliche Unterschied zwischen ACR-Armaturen und Sanitär-Kupferarmaturen ist nicht kosmetischer Natur. Der Grund liegt in der auf dem Außendurchmesser basierenden Dimensionierung, den strengen Sauberkeitsstandards, dem lötbereiten Design und der Eignung für den Kältemittelfluss. Diese Faktoren tragen zusammen dazu bei, die Systemleistung zu schützen und kostspielige Ausfälle zu reduzieren. Ningbo Top Hcool Metal Fittings unterstützt Kunden mit Standard-ACR-Fittings , maßgeschneiderten TP2- und T2-Kupferlösungen und speziellen Kupfer-Refnet-Verbindungen für VRF-Systeme. Wenn es bei Ihrem Projekt auf Zuverlässigkeit, Beständigkeit und langfristige Leistung ankommt, ist die Wahl der richtigen Kupferarmaturen für die Kältetechnik von entscheidender Bedeutung. Kontaktieren Sie uns noch heute, um Ihre Anwendung zu besprechen und zu erfahren, wie unsere Produkte Ihr Kühlsystem zuverlässig unterstützen können.

FAQ

Was unterscheidet ACR-Armaturen von Sanitärarmaturen im täglichen Gebrauch?
Die Größe der ACR-Fittings richtet sich nach dem tatsächlichen Außendurchmesser, sie sind innen sauberer gehalten und für Löt- und Kältemitteldruck ausgelegt, was sie in HVAC-R-Systemen zuverlässiger macht.

Können Kupferarmaturen vorübergehend in Kühlsystemen verwendet werden?
Sie scheinen zu passen, aber Unterschiede in der Größe, Sauberkeit und Drucktoleranz erhöhen das Risiko von Undichtigkeiten und langfristigen Systemschäden.

Warum werden TP2- und T2-Kupfer üblicherweise für ACR-Armaturen verwendet?
Diese Materialien bieten stabile Reinheit, gute thermische Leistung und konsistente mechanische Eigenschaften, die für zuverlässige Lötverbindungen wichtig sind.

Sind Kupfer-Refnet-Verbindungen in VRF-Systemen erforderlich?
Ja. Abzweigrohre dienen der Steuerung der Kältemittelverteilung und der Ölrückführung, und einfache T-Stücke können nicht die gleiche Leistung erbringen.
