Wo werden ACR-Armaturen am häufigsten verwendet?

Wenn Sie den Systemtyp kennen, sind Sie schon auf halbem Weg zur richtigen Lösung. Bei echten HVAC-R-Projekten passieren viele Auswahlfehler nicht, weil die Armatur schlecht verarbeitet ist, sondern weil sie in der falschen Anwendung verwendet wird. ACR-Armaturen sind für bestimmte Kühl- und Klimatisierungsszenarien konzipiert. Wenn Käufer, Ingenieure und Wartungsteams wissen, wo sie am häufigsten eingesetzt werden, können sie schnell erkennen, was sie tatsächlich benötigen. Ningbo Top Hcool Metal Fittings liefert sowohl Standard-ACR-Kupferarmaturen als auch VRF-Abzweig- und Refnet-Lösungen und unterstützt eine breite Palette von Kühlsystemen mit stabiler Qualität und anpassbaren Optionen. Dieser Artikel konzentriert sich ausschließlich auf Nutzungsszenarien und zeigt, wo ACR-Armaturen am häufigsten eingesetzt werden und warum die richtige Abstimmung auf die Anwendung für Leistung, Zuverlässigkeit und langfristige Kosten wichtig ist.

Split-Klima- und Wärmepumpen: Alltägliche Systeme mit hohem Volumenbedarf

Häufige Verbindungen und warum Leckagen häufig an Verbindungsstellen auftreten

Split-Klimaanlagen und Wärmepumpen stellen weltweit den größten Anteil an HVAC-Installationen dar. Diese Systeme basieren auf relativ einfachen Rohrleitungsanordnungen, die normalerweise aus Flüssigkeitsleitungen, Gasleitungen, Winkelstücken, Reduzierstücken und geraden Anschlüssen bestehen. Aufgrund des hohen Installationsvolumens vervielfachen sich kleine Inkonsistenzen über Tausende von Systemen.

In diesen alltäglichen Systemen treten Leckagen am häufigsten an Verbindungsstellen und nicht entlang gerader Rohrverläufe auf. Der Grund liegt auf der Hand: Verbindungen unterliegen den kombinierten Auswirkungen von Lötqualität, Vibration und Temperaturwechsel. Bei Verwendung von ACR-Fittings mit korrekter Außendurchmesseranpassung und ordnungsgemäßer Verarbeitung bleiben die Verbindungen auch nach jahrelangem Betrieb stabil. Beim Austausch ungeeigneter Armaturen kann es langsam zu Mikroleckagen kommen, die erst bei nachlassender Kühlleistung sichtbar werden.

Was Käufer bei Split-Systemen meist unterschätzen

Viele Käufer unterschätzen die Bedeutung der OD-Anpassung und der Installationsdisziplin bei Split-AC- und Wärmepumpensystemen. Da die Systeme kleiner und vertrauter sind, besteht die Tendenz, Armaturen als austauschbar zu betrachten. In der Realität müssen Kupferrohre und -armaturen für die Kältetechnik genau auf den Außendurchmesser ausgerichtet sein, um eine gleichmäßige Lötung und eine vorhersehbare Verbindungsfestigkeit zu gewährleisten.

ACR-Fittings sind speziell für Kühlrohre dimensioniert und hergestellt und daher gut für diese Anwendungen mit hohem Volumen geeignet. Für Hersteller und Installateure bedeutet dies weniger Nacharbeit, verkürzt die Installationszeit und verringert das Risiko von Rückrufen.

Gewerbliche Kühlung und Kühlräume: Wo die Betriebszeit am wichtigsten ist

Warum standardisierte, leicht identifizierbare Teile bevorzugt werden

Gewerbliche Kühlanlagen und Kühlräume unterliegen einer ständigen Nachfrage. Supermärkte, Lebensmittelverarbeitungsbetriebe und Logistikzentren sind auf eine unterbrechungsfreie Kühlung angewiesen, um Produkte zu schützen und gesetzliche Anforderungen zu erfüllen. In diesen Umgebungen sind Ausfallzeiten teuer und Wartungsteams bevorzugen standardisierte Komponenten, die schnell identifiziert und ausgetauscht werden können.

ACR-Armaturen spielen in diesen Systemen eine entscheidende Rolle, da sie eine einheitliche Größe und vorhersehbare Leistung bieten. Wenn das Wartungspersonal die Fittings leicht erkennen kann und sicher ist, dass sie zu vorhandenen Rohren passen, können Reparaturen schneller und sicherer durchgeführt werden.

Was Sie als Ersatzteile in der gewerblichen Kühlung vorrätig haben sollten

Bei Kühlraumanwendungen kommt es bei bestimmten Armaturengrößen aufgrund von Vibrationen in der Nähe von Kompressoren oder häufigen Abtauzyklen häufiger zu Ausfällen. Durch die Bevorratung von ACR-Fittingsgrößen mit hoher Wende können Wartungsteams sofort reagieren, anstatt mit ungeeigneten Alternativen zu improvisieren.

Ningbo Top Hcool Metal Fittings liefert Standard-ACR-Kupferfittings, die durch Rotstanzschmieden oder direkte Kupferrohrumformung hergestellt werden, hauptsächlich unter Verwendung von TP2- und T2-Materialien. Diese Konsistenz unterstützt die Ersatzteilplanung und hilft Betreibern, über lange Betriebszeiten eine stabile Kühlleistung aufrechtzuerhalten.

VRF- und VRV-Systeme: Wenn Verzweigungen alles verändern

Was Abzweigrohre und Refnet-Verbindungen bei der Kältemittelverteilung bewirken

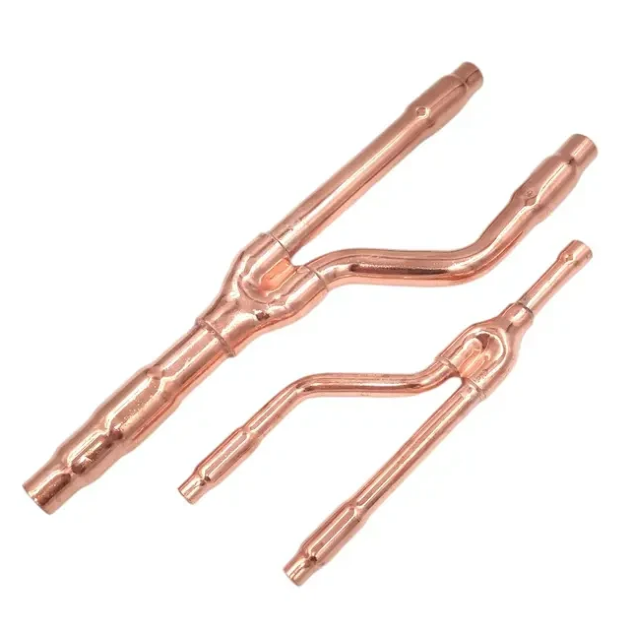

VRF- und VRV-Systeme führen zu einem völlig anderen Maß an Komplexität. Anstelle eines einzelnen Innengeräts verbinden diese Systeme ein Außengerät über verzweigte Netzwerke mit mehreren Verdampfern. Abzweigrohre, auch Kupfer-Refnet-Verbindungen oder Y-Abzweigrohre genannt, sind die Kernkomponenten, die diese Verteilung ermöglichen.

In einer typischen VRV-Klimaanlage strömt Kältemittel durch ein Expansionsventil oder eine Kapillarvorrichtung und gelangt über die Flüssigkeitsleitung in den Zweig. Von dort aus wird es in mehrere Zweige aufgeteilt, die einzelne Innengeräte versorgen. Nach der Wärmeaufnahme in den Verdampfern gelangt das Kältemittel als Gas über die Gasleitung zum Kompressor zurück. Das Gasrohr ist im Allgemeinen dicker als das Flüssigkeitsrohr, was unterschiedliche Durchfluss- und Druckanforderungen widerspiegelt.

Da Abzweigrohre steuern, wie das Kältemittel aufgeteilt und zurückgeführt wird, wirkt sich ihre Konstruktion direkt auf das Gleichgewicht und die Effizienz des Systems aus.

Installationsorientierung und Layoutempfindlichkeit

Im Gegensatz zu einfachen Bögen oder T-Stücken müssen Abzweigrohre in VRF-Systemen in der richtigen Ausrichtung und Position installiert werden. Eine unsachgemäße Anordnung kann zu einer ungleichmäßigen Kältemittelverteilung, einer schlechten Ölrückführung oder einem instabilen Systembetrieb führen. Selbst eine kleine Abweichung im Zweigdesign kann dazu führen, dass einige Innengeräte eine mangelhafte Leistung erbringen, während andere zu viel Kältemittel erhalten.

ACR-Kupfer-Refnet-Verbindungen von Ningbo Top Hcool Metal Fittings werden hauptsächlich aus TP2-Kupfer hergestellt und sind in verschiedenen Durchmessern erhältlich, um zu verschiedenen Klimaanlagenmarken zu passen. Durch die Verwendung von speziell für VRF-Layouts entwickelten Armaturen wird sichergestellt, dass das System wie vorgesehen funktioniert und im Laufe der Zeit einfacher zu warten ist.

Ventile, Kommunikation und spezielle Ausrüstungsanwendungen

Warum häufig kundenspezifische Kupferarmaturen erforderlich sind

Über herkömmliche HVAC-Systeme hinaus werden ACR-Armaturen auch in Ventilen, Kommunikationsgeräten und speziellen Kühlmaschinen verwendet. Bei diesen Anwendungen handelt es sich häufig um kompakte Bauformen, ungewöhnliche Anschlusswinkel oder spezifische Druckanforderungen, die Standardarmaturen nicht immer erfüllen können.

In solchen Fällen sind maßgeschneiderte Kupferarmaturen erforderlich. Anstatt ein Standardteil in eine ungeeignete Rolle zu zwingen, ermöglichen kundenspezifische Armaturen Designern, die Systemintegrität aufrechtzuerhalten und gleichzeitig Platz- und Leistungsbeschränkungen zu erfüllen.

Material- und Prozessüberlegungen für Konsistenz

Bei Spezialausrüstungsanwendungen sind die Materialauswahl und der Umformprozess besonders wichtig. TP2- und T2-Kupfer werden häufig aufgrund ihrer stabilen mechanischen Eigenschaften und gleichbleibenden Reinheit ausgewählt. Ningbo Top Hcool Metal Fittings kombiniert diese Materialien mit fortschrittlichen CNC-Maschinen und fachmännischer Verarbeitung, um Armaturen herzustellen, die in verschiedenen Branchen zuverlässig funktionieren.

Unabhängig davon, ob es sich bei der Anwendung um Kältetechnik, Ventile, Kommunikation oder Sanitär handelt, sorgt die Verwendung des richtigen Materials und Prozesses dafür, dass sich die Armaturen unter realen Betriebsbedingungen vorhersehbar verhalten.

Zuordnung von Anwendung zu Produkt: Zuordnung des Anwendungsfalls zur richtigen Kategorie

Vor der Auswahl einer Armatur ist es sinnvoll, das Einsatzszenario klar abzubilden. Der Systemtyp, der Rohrdurchmesser, die Verbindungsmethode und die Notwendigkeit der Abzweigung beeinflussen alle die richtige Wahl. Die folgende Tabelle bietet eine vereinfachte Übersicht, damit Benutzer schnell erkennen können, wo verschiedene ACR-Fittings typischerweise verwendet werden.

Anwendung auf die Zuordnungstabelle für ACR-Armaturen

Diese Art der Zuordnung ermöglicht es Käufern, ihre Optionen schnell einzuschränken und die Verwendung von Armaturen außerhalb ihrer beabsichtigten Anwendung zu vermeiden.

So ordnen Sie Ihre Anwendung der richtigen Produktkategorie zu

Wenn Standard-ACR-Armaturen die richtige Wahl sind

Standard-ACR-Armaturen eignen sich für die meisten Split-AC-Systeme, Wärmepumpen und gewerbliche Kühlleitungen, bei denen die Rohrleitungsanordnung einfach ist. Diese Armaturen bieten zuverlässige Leistung, einfache Installation und vorhersehbares Wartungsverhalten.

Ningbo Top Hcool Metal Fittings bietet ein komplettes Sortiment an Standard-ACR-Kupferfittings zur Unterstützung dieser Anwendungen.

Wenn eine VRF-Refnet- oder Branch-Lösung erforderlich ist

Wenn das System mehrere Innengeräte und Kältemittelverzweigungen umfasst, sind spezielle Komponenten unerlässlich. VRF- und VRV-Systeme erfordern Kupfer-Refnet-Verbindungen oder Abzweigrohre, die für die korrekte Steuerung des Kältemittelflusses und der Ölrückführung ausgelegt sind.

Für diese Anwendungen bietet Ningbo Top Hcool Metal Fittings ACR-Kupfer-Refnet-Verbindungen aus TP2-Kupfer in mehreren Durchmessern an, die zu verschiedenen Systemmarken passen.

Durch die Ausrichtung der Produktkategorie auf das tatsächliche Anwendungsszenario reduzieren Benutzer das Risiko von Leistungsproblemen und vereinfachen die zukünftige Wartung.

Abschluss

Die Auswahl der Armaturen nach Nutzungsszenario und nicht nach Gewohnheit macht einen messbaren Unterschied in der Systemleistung und -zuverlässigkeit. Split-AC-Systeme, Kühlräume, VRF-Netzwerke und Spezialgeräte stellen alle unterschiedliche Anforderungen an die Rohrleitungskomponenten. Die richtige Abstimmung dieser Anforderungen trägt dazu bei, Leckagen, Ungleichgewichte und unnötige Ausfallzeiten zu vermeiden. Ningbo Top Hcool Metal Fittings unterstützt diesen anwendungsorientierten Ansatz durch die Lieferung von Standard-ACR-Fittings sowie maßgeschneiderten TP2- und T2-Kupferlösungen, einschließlich Abzweigrohren für komplexe VRF-Systeme. Wenn das Nutzungsszenario die Auswahl bestimmt, ist das Ergebnis ein stabileres System und ein größeres Vertrauen in den langfristigen Betrieb mit den richtigen Kupferarmaturen für die Kühlung. Kontaktieren Sie uns noch heute, um uns Ihren Systemtyp, Ihre Rohrdurchmesser und Ihre Verbindungsmethode mitzuteilen, und lassen Sie uns Ihr Projekt mit den passenden ACR-Lösungen unterstützen.

FAQ

Wo werden ACR-Armaturen am häufigsten verwendet?
Sie werden häufig in Split-AC-Systemen, Wärmepumpen, gewerblichen Kühlsystemen, Kühlräumen und VRF- oder VRV-Systemen eingesetzt.

Warum sind Abzweigrohre in VRF-Systemen notwendig?
Abzweigrohre verteilen das Kältemittel gleichmäßig auf mehrere Innengeräte und unterstützen die ordnungsgemäße Ölrückführung zum Kompressor.

Können Standard-ACR-Armaturen in Sondergeräten verwendet werden?
In einigen Fällen ja, aber kompakte oder nicht standardmäßige Layouts erfordern häufig maßgeschneiderte Kupferanschlüsse.

Wie trägt die Anwendungszuordnung dazu bei, Auswahlfehler zu reduzieren?
Durch die Abstimmung von Systemtyp und Layout auf die richtige Armaturenkategorie vermeiden Benutzer die Verwendung von Komponenten außerhalb ihres vorgesehenen Zwecks.
