Leitfaden für vorgeladene R32-Schnellverbindungsleitungen für Split-AC-Systeme

Der Übergang zum Kältemittel R32 bietet im Vergleich zu älteren Chemikalien eine höhere Effizienz und eine geringere Umweltbelastung. Der höhere Betriebsdruck erfordert jedoch eine einwandfreie Installation, um langfristige Probleme zu vermeiden. Herkömmliche Bördelverbindungen, die Vakuumpumpen erfordern, bieten oft erhebliche Fehlermöglichkeiten. Sie erschweren die ansonsten unkomplizierte Einrichtung für unabhängige Installateure und Hausverwalter. Durch die Einführung des vorgeladenen R32-Schnellanschlussleitungssatzes entfällt der komplexeste Schritt der HVAC-Installation. Durch diesen Ansatz entfällt die steile Lernkurve, die mit dem Umgang mit Hochdruckkältemitteln verbunden ist, vollständig.

In diesem Leitfaden werden die technische Realität, Implementierungsrisiken und Auswahlkriterien für den Einsatz vorgeladener Leitungssätze in modernen Split-AC-Systemen bewertet. Sie erfahren, wie diese Komponenten unter Stress und extremen Wetterbedingungen funktionieren. Darüber hinaus bieten wir einen klaren, evidenzbasierten Rahmen für die Entscheidungsfindung hinsichtlich Systemkompatibilität und korrekter Rohrführung.

Wichtige Erkenntnisse

• Eliminierung von Werkzeugen: Werkseitig versiegelte, vorgeladene Leitungssätze machen spezielle Vakuumpumpen, Verteilermanometer und komplexe Bördelwerkzeuge überflüssig.
• R32-Kompatibilität: R32 arbeitet bei hohen Drücken; Authentische Schnellverbindungssätze verwenden spezielle Durchstechventile und dickeres Kupfer, um einen langfristigen, leckagefreien Betrieb zu gewährleisten.
• Behobene Einschränkungen: Vorgeladene Leitungen können nicht auf Länge geschnitten werden. Überschüssige Leitungen müssen durch horizontales Aufwickeln bewältigt werden, was eine genaue anfängliche Messung und Raumplanung erfordert.
• Systemintegrität: Die ordnungsgemäße Verwendung eines vakuumierten Verbindungsrohrsystems schützt den Kompressor vor Feuchtigkeit und nicht kondensierbaren Gasen und bewahrt so die OEM-Garantien.

Der Installationsengpass: Standard- vs. vorinstallierte Lösungen

Standard-Split-System-Setups folgen strengen Protokollen. Techniker müssen Kupferenden sorgfältig manuell aufweiten. Sie führen Stickstoffdrucktests durch, um mikroskopische Fehler zu erkennen. Als nächstes führen sie Tiefenstaubsaugvorgänge durch. Sie verwenden digitale Mikrometermessgeräte, um die optimale Vakuumtiefe zu überprüfen. Für Laien birgt dieser Arbeitsablauf ein enormes Betriebsrisiko. Kleinere Fehler führen zu Mikrolecks. Diese Lecks lassen das wertvolle R32 über mehrere Monate hinweg langsam abfließen. Eine noch größere Gefahr stellt Feuchtigkeitsverschmutzung dar. In der Kompressorkammer reagiert die Luftfeuchtigkeit ungünstig. Bei Kontakt bildet es ätzende Säuren. Diese Säuren zerstören die inneren Motorwicklungen schnell. Letztendlich ist eine schlechte Installation ein Garant für einen vorzeitigen Ausfall des Kompressors.

Eine werkseitig versiegelte Alternative umgeht diese spezifischen Hürden vollständig. ein Ab Werk kommt Hersteller evakuieren vorher die gesamte Luft. Sie erzeugen ein tiefes Vakuum unter 500 Mikrometer. Anschließend füllen sie die Zeilen präzise aus. Das Volumen von R32 passt perfekt zur jeweiligen Rohrlänge. Diese Präzision macht gefährliche Rätselraten überflüssig. Sie richten lediglich die Beschläge aus und ziehen sie fest an. Die internen Mechanismen bewältigen die gefährlichen Druckübertragungen. vorgeladenes AC-Leitungsset an, das vollständig einsatzbereit ist.

Wir müssen die Vorlaufkosten gegen die langfristige Zuverlässigkeit abwägen. Ein Schnellanschluss-Kupferleitungssatz ist mit hohen Anschaffungskosten verbunden. Es kostet deutlich mehr als Rohkupferrohre in großen Mengen. Es gleicht jedoch andere versteckte Installationskosten aus. Sie vermeiden den Kauf oder die Miete spezieller Diagnosewerkzeuge. Sie verzichten auf die teure Vakuumpumpe und den Manometersatz. Darüber hinaus werden schwerwiegende finanzielle Risiken gemindert. Eine verpatzte Selbstinstallation führt in der Regel zum sofortigen Erlöschen der Herstellergarantien. Der Austausch eines beschädigten Kondensators kostet schnell Tausende von Dollar. Die gezahlte Prämie für werkseitig versiegelte Leitungen dient als günstige Versicherung. Es garantiert vom ersten Tag an einen feuchtigkeitsfreien, ordnungsgemäß unter Druck stehenden Kreislauf.

Technische Mechanik: Funktionsweise des vakuumierten Verbindungsrohrs

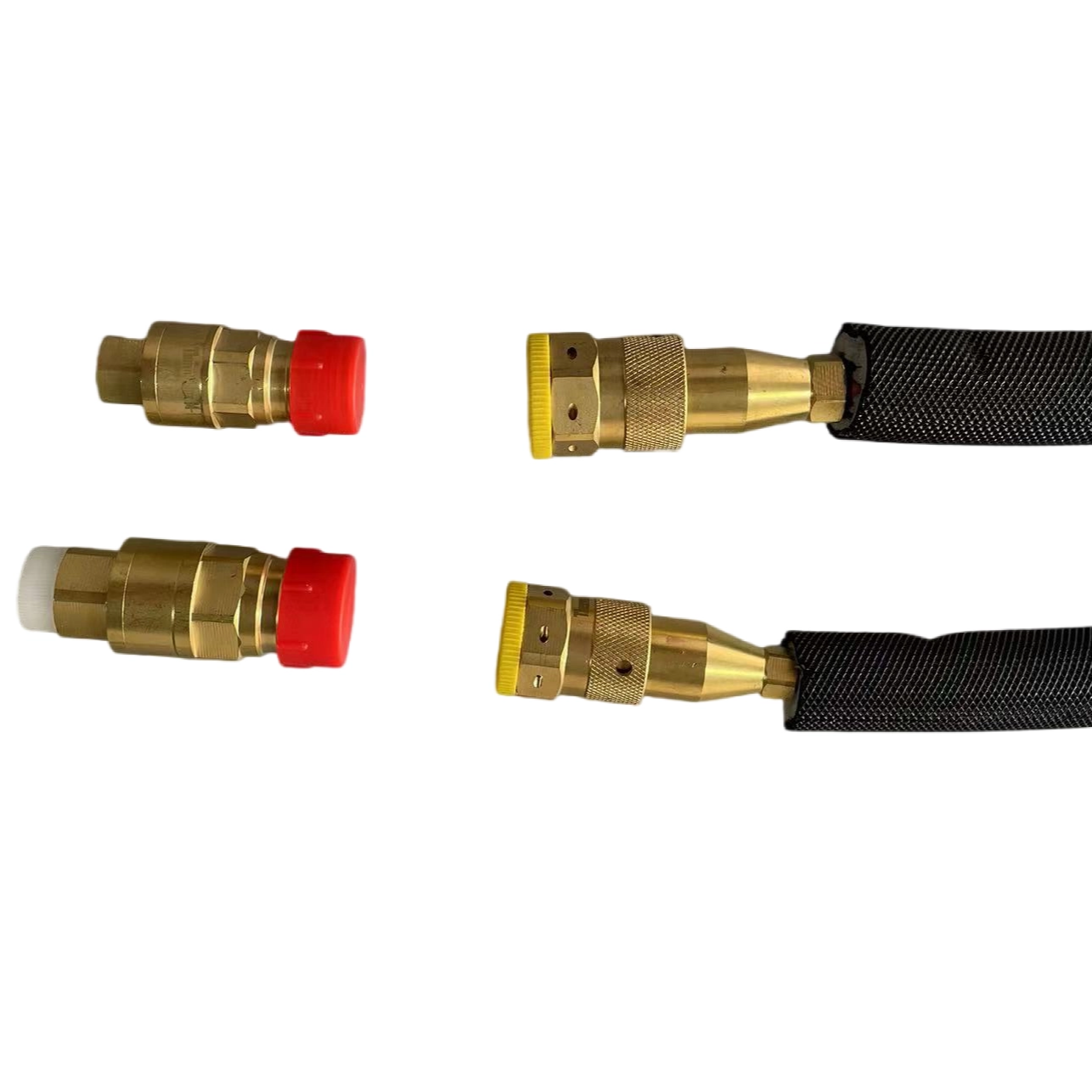

Schnellkupplungen basieren auf einer ausgeklügelten internen Technik. Sie verwenden spezielle interne Membranen. Diese Membranen halten die Hochdruckflüssigkeit sicher im Schlauch. Wenn Sie die Anschlüsse festziehen, kommt es zu physikalischen Veränderungen im Inneren des Blocks. Interne Metallventile durchdringen die Primärdichtung reibungslos. Sie geben das R32 an den Hauptkreislauf ab. Entscheidend ist, dass sie diesen Vorgang durchführen, ohne dass das System atmosphärischer Luft ausgesetzt wird. Die Außengewinde bilden zunächst einen luftdichten mechanischen Verschluss. Die innere Dichtung bricht erst, wenn die äußere Verriegelung die Verbindung vollständig sichert. Dieser zweistufige Eingriff verhindert das Austreten gefährlicher Chemikalien. Es schützt den Benutzer vor plötzlichen Erfrierungen oder Verätzungen.

R32 weist sehr spezifische Verhaltensmerkmale auf. Branchenaufsichtsbehörden stufen es als leicht entflammbar (A2L) ein. Im Vergleich zu älteren Chemikalien arbeitet es auch bei extrem hohen Innendrücken. Diese Faktoren erfordern strenge Herstellungsstandards. Fabriken können hier keine Standard-Sanitärmaterialien verwenden. Hersteller verwenden ordnungsgemäß geglühtes, kontinuierlich verarbeitetes Kupfer. Durch das Glühen wird das Metall unter kontrollierter Hitze weich. Diese Erweichung verhindert mikroskopische Spannungsbrüche beim Biegen. Durchgehende Verläufe eliminieren versteckte Fugen innerhalb der Dämmwände. Schwachstellen versagen typischerweise unter hohen Druckbelastungen. Dickes, nahtloses Kupfer garantiert eine strukturelle Langlebigkeit über Jahrzehnte.

Das Wärmemanagement spielt eine entscheidende Rolle für die Gesamtleistung. Ein ordnungsgemäß vakuumiertes Verbindungsrohr umfasst spezielle Außenschichten. Die Fabriken wickeln das Kupfer vorab in eine dicke Wärmedämmung ein. Dieser dichte Schaum widersteht der starken Zersetzung durch ultraviolette Strahlung im Freien. Es verfügt außerdem über strenge flammhemmende Eigenschaften für die Sicherheit von Wohngebäuden. Eine hochwertige Isolierung verhindert schädliche Kondenswasserbildung im Innenbereich. Nicht isolierte Leitungen schwitzen in feuchten Sommern stark in Hohlräumen von Trockenbauwänden. Diese Kondensation löst eine schnelle, versteckte Schimmelbildung aus. Darüber hinaus gewährleistet eine dicke Isolierung eine optimale Energieeffizienz. Es bewahrt wertvolle SEER2-Bewertungen. Es hält die Flüssigkeitsleitung bei extremen Sommertemperaturen perfekt kühl.

Bewertungskriterien für ein R32-AC-Rohrset

Die Auswahl der richtigen Hardware erfordert eine sorgfältige physische Prüfung. Nicht alle vorgeladenen Kits weisen die gleiche technische Qualität auf. Sie müssen interne Komponenten gründlich bewerten, bevor Sie mit Ihrem Projekt beginnen.

Passformqualität und Kompatibilität

Bewerten Sie zunächst die spezifischen Kopplertypen. Einige Hersteller verwenden stark proprietäre Verriegelungsmechanismen. Andere setzen auf universelle Fadenmuster. Sie müssen die Leitungssatzmarke direkt Ihrem Kondensator zuordnen. Überprüfen Sie auch die Spezifikationen Ihres Luftbehandlungsgeräts. Nicht übereinstimmende Gewinde führen zu sofortigen Druckverlusten. In einem zuverlässigen R32-Klimarohrsatz werden kompatible Gerätemarken explizit aufgeführt. Inkompatible Anschlüsse nicht mit Gewalt zusammenfügen. Durch das Verkanten werden die teuren Ventile sofort zerstört und die Dichtung zerstört.

Kupferdicke und -qualität

Überprüfen Sie die Mindestwandstärke genau. Die R32-Konformität erfordert dickeres Kupfer als bei älteren R22-Systemen. Der hohe Betriebsdruck beansprucht dünne Wände stark. Suchen Sie im Datenblatt nach ASTM B280-zertifizierten Kupferrohren. Diese Zertifizierung stellt die ordnungsgemäße Zugfestigkeit sicher. Minderwertige Qualitäten verziehen oder splittern bei extremen Hitzewellen. Überprüfen Sie immer die Stärke des Messgeräts, bevor Sie Ihren Kauf bestätigen.

Längenoptionen und Erweiterungen

Bewerten Sie, wie verschiedene Marken mit Langstreckenläufen umgehen. Manchmal steht Ihr Innengerät weit vom Kondensator entfernt. Möglicherweise benötigen Sie 40 Fuß Leine. Vorgeladene Leitungen sind in der Regel maximal etwa 25 Fuß pro Segment lang. Besprechen Sie die Verfügbarkeit spezieller vorgeladener Koppler. Mit diesen Hochleistungsverbindungen können Sie zwei separate Leitungssätze kombinieren. Sie können beispielsweise eine 16-Fuß- und eine 25-Fuß-Leitung verbinden. Beim Anziehen durchsticht die Verbindung beide Seiten gleichzeitig. Sie vergrößern Ihre Reichweite sicher, ohne dass der Systemdruck verloren geht.

Umsetzungsrealitäten und Einführungsrisiken

Die Installation dieser Systeme erfordert feste mechanische Regeln. Man kann die physikalischen Eigenschaften von Druckgas nicht betrügen. Die Missachtung dieser Regeln führt zu einem katastrophalen Systemausfall.

Die „No-Cut“-Regel

Beheben Sie zunächst die häufigste Ursache für Installationsfehler. Da die Leitungen vorgeladen geliefert werden, unterliegen sie einer strikten „No-Cut“-Beschränkung. Sie können sie auf keinen Fall kürzen. Das Durchtrennen einer unter Druck stehenden Leitung löst einen massiven chemischen Austritt aus. Es spritzt eiskalte R32-Flüssigkeit sofort aus der Röhre. Diese Aktion ruiniert den teuren Liniensatz vollständig. Es stellt außerdem ein ernstes Umwelt- und Sicherheitsrisiko dar. Sie müssen die ursprünglich erworbene feste Länge akzeptieren.

Überschüssiges Leitungsmanagement

Da Sie das Rohr nicht abschneiden können, müssen Sie den Überschuss sorgfältig aufbewahren. Wickeln Sie alle zusätzlichen Split-Klimaanlagen-Leitungssätze horizontal auf. Stellen Sie sich vor, Sie legen einen Gartenschlauch flach auf den Boden. Wickeln Sie das Kupfer niemals vertikal wie ein Rad an einer Wand auf. Vertikale Schleifen erzeugen gefährliche Ölfallen. Kompressoröl zirkuliert kontinuierlich durch die Rohre. Der Rücklauf zum Außengerät muss reibungslos erfolgen. Vertikale Schleifen fangen dieses lebenswichtige Öl dauerhaft ein. Ein ausgehungerter Kompressor blockiert und geht innerhalb weniger Wochen kaputt. Die horizontale Aufwicklung sorgt für eine einwandfreie Ölrückführung durch Schwerkraft.

Biegeradiusbeschränkungen

Kupferrohre weisen bestimmte strukturelle Grenzen auf. Ein zu starkes Biegen des Rohrs führt zum Knicken. Eine geknickte Leitung schränkt den Kältemittelfluss drastisch ein. Dadurch muss der Kompressor doppelt so stark arbeiten, um die Flüssigkeit zu verdrängen. Der eingeschränkte Durchfluss führt schließlich zu interner Vereisung und Abschaltung. Beachten Sie immer den vom Hersteller angegebenen Mindestbiegeradius. Wir empfehlen dringend, spezielle Biegewerkzeuge für Liniensätze zu verwenden. Alternativ können Sie schützende Biegehülsen aus Kunststoff über das Kupfer stecken. Diese Hülsen stützen die Wände bei engen 90-Grad-Kurven. Sie behalten auch in schwierigen Ecken eine perfekte zylindrische Form.

Drehmomentanforderungen

Der Begriff „Schnellverbindung“ führt viele Anfänger in die Irre. Dies bedeutet nicht, dass die Anschlüsse „handfest“ sind. Sie können diese Anschlüsse nicht mit der Hand drehen und sicher weggehen. Sie müssen unbedingt schwere Schraubenschlüssel verwenden. Wenn die Anschlüsse nicht richtig festgezogen werden, bleiben die Durchstechventile teilweise geschlossen. Dadurch kommt es zu massiven Strömungseinschränkungen innerhalb der Fuge. Darüber hinaus lassen lose Fäden mikroskopisch kleine Mengen R32 austreten. Verwenden Sie zwei robuste verstellbare Schraubenschlüssel. Halten Sie die Sicherungsmutter vollständig fest. Ziehen Sie die Primärmutter vorsichtig heraus, bis sie vollständig aufliegt. Beachten Sie die genauen Drehmomentangaben des Herstellers. Sprühen Sie Seifenwasser auf die letzten Fugen. Achten Sie genau auf Blasenbildung, um eine perfekte Abdichtung zu gewährleisten.

Auswahl der Logik und Dimensionierung Ihres Leitungssatzes

Eine sorgfältige Planung verhindert frustrierende Verzögerungen bei der Installation. Sie müssen Ihre Parameter genau berechnen, bevor Sie etwas kaufen. Verwenden Sie einen logischen Rahmen, um Ihre endgültigen Komponenten in die engere Auswahl zu nehmen.

1. Schritt 1: Anpassung der BTU-Kapazität. Stellen Sie sicher, dass der Durchmesser des Leitungssatzes genau mit der Nennleistung des Systems übereinstimmt. Sie müssen das vorgeladene R32-Schnellverbindungsleitungsset sowohl an Innen- als auch an Außengeräten ausrichten. Ein 12.000-BTU-System erfordert normalerweise 1/4-Zoll-Flüssigkeits- und 1/2-Zoll-Gasleitungen. Eine größere 24.000-BTU-Einheit erfordert häufig 3/8-Zoll-Flüssigkeits- und 5/8-Zoll-Gasleitungen. Sehen Sie sich die Handbücher für Ihr spezifisches Gerät an. Nicht übereinstimmende Durchmesser verhindern, dass sich die mechanischen Anschlüsse vollständig verbinden.
2. Schritt 2: Präzise Messung. Messen Sie Ihren genauen Routing-Pfad sorgfältig aus. Beginnen Sie am Standort der Innenraumluftbehandlungsanlage. Zeichnen Sie den Weg durch die Wanddurchdringungen auf. Berücksichtigen Sie alle vertikalen Abfälle an Außenwänden. Planen Sie horizontale Verläufe über Terrassen oder Dächer ein. Messen Sie abschließend den Abstand zur Außenkondensatoreinheit. Fügen Sie einen kleinen Puffer für weitläufige Kurven hinzu. Runden Sie immer auf die nächste verfügbare Zuschnittgröße auf. Wenn Sie 22 Fuß messen, kaufen Sie ein 25-Fuß-Set.
3. Schritt 3: Überprüfung des Ökosystems. Bestätigen Sie spezifische chemische Kompatibilitäten. Der Schnellanschlusssatz muss explizite Nennwerte für das Kältemittel R32 aufweisen. Kaufen Sie keine vergünstigten R410a-Kits. R32 funktioniert anders und erfordert spezielle O-Ringe. Stellen Sie sicher, dass das Kit über die erforderlichen Branchenzertifizierungen wie UL- oder ETL-Kennzeichnungen verfügt. Diese Zertifizierungen bestätigen die strukturelle Integrität. Sie stellen außerdem sicher, dass Ihre Systemgarantie bei der Inspektion intakt bleibt.

Vermeiden Sie in dieser Phase häufige Fehler. Schätzen Sie die Entfernung niemals visuell, anstatt ein physisches Maßband zu verwenden. Denken Sie daran, die Tiefe der Außenwände aus Ziegeln zu berücksichtigen. Schließlich sollten Sie ein Kit nicht nur auf der Grundlage ästhetischer Bewertungen und nicht auf der Grundlage der korrekten BTU-Kapazität kaufen.

Eine gut geplante Installation erspart Ihnen viel Frust und Arbeitskosten. Der Ansatz der Fabrikevakuierung stellt eine mathematisch sinnvolle Investition für unabhängige Bauherren und sorgfältige Hausbesitzer dar. Durch den Verzicht auf Spezialwerkzeuge können Sie sich ganz auf die korrekte Platzierung und Führung konzentrieren.

• Beachten Sie die strengen Dimensionierungsanforderungen, um einen optimalen Kompressorzustand zu gewährleisten.
• Behandeln Sie überschüssige Schläuche sorgfältig durch geeignete horizontale Wickeltechniken.
• Verwenden Sie immer Doppelschlüssel, um eine luftdichte, leckagefreie mechanische Dichtung sicherzustellen.

Werden Sie aktiv, indem Sie noch heute Ihre spezifischen BTU-Anforderungen für Ihr Zimmer festlegen. Zeichnen Sie mit einem flexiblen Maßband Ihren genauen Außenverlegungsweg auf. Sobald Ihre Messungen sicher sind, wählen Sie ein kompatibles Hochdruckleitungs- und Kondensator-Ökosystem aus. Das Vorgehen mit genauen Daten gewährleistet eine nahtlose, dauerhafte Kühleinrichtung für Ihren Raum.

FAQ

F: Kann ich ein vorgeladenes Schnellverbindungsleitungsset abschneiden, wenn es zu lang ist?

A: Nein. Durch das Durchtrennen der Leitung wird das unter Druck stehende R32-Kältemittel sofort in die Atmosphäre entweichen. Dadurch wird der Leitungssatz vollständig zerstört und es entsteht ein ernstes Umwelt- und Sicherheitsrisiko. Eventuelle Überlängen müssen Sie durch horizontales Aufwickeln auf dem Boden oder Montagehalterungen bewältigen.

F: Benötige ich trotzdem eine Vakuumpumpe, wenn ich diese Leitungssätze verwende?

A: Nein. Die Verbindungsleitungen sind werkseitig evakuiert und gründlich abgedichtet. Wenn Sie sie richtig an einen kompatiblen vorgeladenen Kondensator anschließen, geben sie das Gas sicher ab. Es ist kein sekundäres Vakuumieren oder Standard-Stickstoffdrucktests erforderlich.

F: Sind vorgeladene Leitungssätze wiederverwendbar, wenn ich die AC-Einheit verschiebe?

A: Sobald sie angeschlossen sind und die inneren Dichtungen durchbohrt sind, funktionieren sie als standardmäßige offene Leitungssätze. Durch das Trennen wird das Kältemittel schnell entlüftet. Sie können sie nicht wiederverwenden, es sei denn, das System wird zuerst von einem zertifizierten HVAC-Techniker professionell abgepumpt.

F: Sind R410a-Leitungssätze mit R32-Systemen kompatibel?

A: Im Allgemeinen nein, es sei denn, der Hersteller ist ausdrücklich für die doppelte Verwendung vorgesehen. R32-Leitungssätze erfordern häufig unterschiedliche interne O-Ringe, unterschiedliche Gewindespezifikationen und höhere Drucktoleranzen. Kaufen Sie immer ein R32-spezifisches Kit, um Undichtigkeiten und Garantieverluste zu vermeiden.
