Leitfaden zur Auswahl von Kupfer-Refnet-Verbindungen für VRF-Klimaanlagen

Kältemittelverzweigungsleitungen spielen in modernen VRF- und VRV-Systemen eine entscheidende Rolle. Während Rohrleitungskomponenten einen bemerkenswert kleinen Teil der gesamten HVAC-Projektkosten ausmachen, haben sie im Betrieb eine enorme Bedeutung. Die Standardisierung der richtigen Komponenten bestimmt die Langlebigkeit des Gesamtsystems, den Zustand des Kompressors und die maximale Energieeffizienz.

Viele Installateure behandeln Zweigselektoren als Grundausstattung, was zu massiven Systemschwachstellen führt. Eine mangelhafte Ausstattung führt direkt zu einer ungleichmäßigen Temperaturverteilung in den Gebäudezonen. Darüber hinaus führt eine falsche Auswahl der Verzweigung zu katastrophalen Kältemittellecks und führt zum sofortigen Erlöschen der OEM-Garantie. Sie können es sich nicht leisten, bei diesen kritischen Knotenpunkten Kompromisse einzugehen.

Dieser Leitfaden dient als technischer Rahmen für die Entscheidungsphase für HVAC-Ingenieure, Auftragnehmer und Beschaffungsmanager. Wir werden untersuchen, wie die richtigen Abzweigarmaturen bewertet, dimensioniert und ausgewählt werden. Sie lernen die Physik hinter der Kältemittelverteilung kennen und entdecken Expertenstrategien, um Ihre nächste Installation kugelsicher zu machen.

Key Takeaways

• Ersetzen Sie niemals eine VRF-spezifische Abzweigverbindung durch ein Standard-T-Stück. Für eine ausgewogene Kältemittelverteilung ist eine präzise laminare Strömung erforderlich.
• Hochdruckkältemittel (wie R410A und R32) erfordern Verbindungen mit Arbeitsdrücken über 50 bar (725 psi) und Berstdrücken von bis zu 12,51 MPa.
• Eine genaue Dimensionierung auf der Grundlage des Kapazitätsindex ist von entscheidender Bedeutung: Übergroße Verbindungen führen zu einer schlechten Ölrückführung, während zu kleine Verbindungen starke Druckabfälle verursachen.
• Eine strenge Installationsgeometrie ist nicht verhandelbar (z. B. die Beibehaltung einer maximalen horizontalen Neigung von 30° und eines Mindestabstands von geraden Rohren von 12 Zoll).
• Die Beschaffung sollte die Rückverfolgbarkeit des Materials (ASTM B280 / JIS H 3300) und eine 100-prozentige Wirbelstromprüfung im Werk vorschreiben.

Warum Standardbeschläge VRF-Systeme bedrohen (Der Refnet-Vorteil)

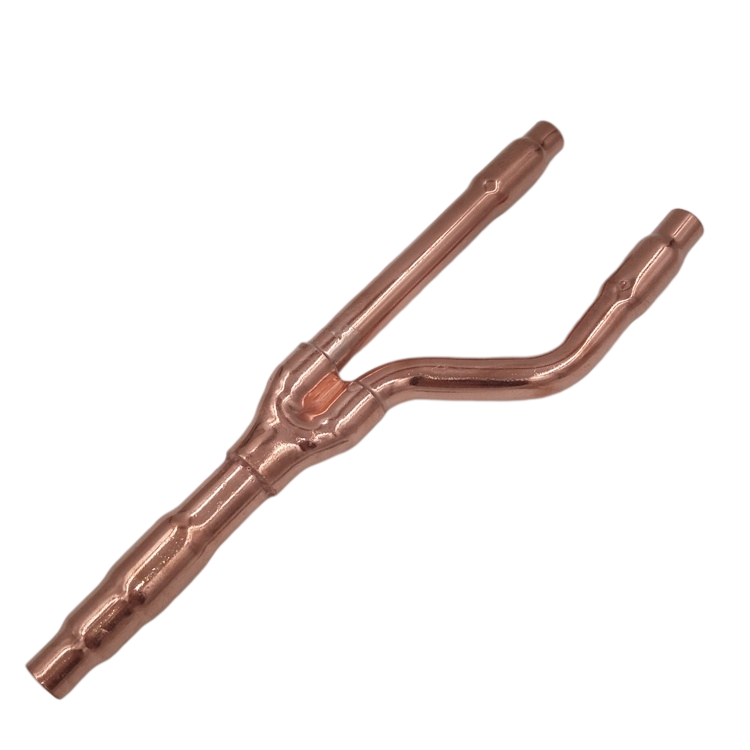

Der Kältemittelfluss innerhalb eines VRF-Systems verhält sich anders als bei einfachen Wasserleitungen. Moderne Systeme nutzen die Zweiphasenströmung, was bedeutet, dass Flüssigkeit und Dampf gleichzeitig durch die Leitungen strömen. Ein spezielles Kupfer-Y-Abzweigrohr wurde sorgfältig konstruiert, um diese Flüssigkeits- und Gasleitungen präzise zu trennen. Die einzigartige Y-förmige Geometrie sorgt für eine gleichmäßige Kältemittelverteilung an mehrere Innengeräte von einem einzigen Außenkondensator. Wenn Flüssigkeit in das Gelenk eindringt, ermöglicht die Form eine proportionale Aufteilung, ohne das empfindliche Flüssigkeits-Dampf-Verhältnis zu stören.

Der „Standard-T-Shirt“-Irrtum

Sie können kein Standard-T-Stück als Klimaanlagen-Abzweigrohr verwenden . Standard-Kupfer-T-Stücke zwingen das Kältemittel mit hoher Geschwindigkeit dazu, gegen eine flache Wand zu prallen und sich in einem scharfen 90-Grad-Winkel aufzuspalten. Diese heftige Richtungsänderung zerstört die laminare Strömung. Dadurch entstehen starke Turbulenzen im Rohr. Da Dampf leichter als Flüssigkeit ist, treibt die Turbulenz Dampf auf einen Weg und Flüssigkeit auf den anderen. Infolgedessen mangelt es einigen Innengeräten an Kältemittel, während andere überflutet werden. Durch dieses Ungleichgewicht wird letztendlich unverdampfte Flüssigkeit zurück zum Kompressor geleitet, was zu einem schwerwiegenden mechanischen Ausfall führt.

Vorteile speziell entwickelter Verbindungen auf Systemebene

Der Einsatz speziell entwickelter VRF-Abzweigverbindungen bietet erhebliche betriebliche Vorteile:

• Reduzierte Kompressorlast: Die gleichmäßige laminare Strömung minimiert den Widerstand, sodass der Kompressor effizient arbeitet und weniger Strom verbraucht.
• Minimierte Strömungsgeräusche: Durch die Eliminierung von Turbulenzen werden „Zischen“ und „Rauschen“-Geräusche in der Decke verhindert. Dies bleibt für Krankenhäuser, Bibliotheken und Unternehmensbüros von entscheidender Bedeutung.
• Architektonische Flexibilität: Durch geeignete Verbindungen können Designer Rohrleitungen über große horizontale Flächen und mehrere Stockwerke verlegen, ohne die Kühlleistung zu beeinträchtigen.

Technischer Bewertungsrahmen für eine VRF-Kupfer-Refnet-Verbindung

Die Auswahl der richtigen Komponenten erfordert die strikte Einhaltung metallurgischer Standards. Sie müssen für alle Systemzweige hochwertiges, desoxidiertes Kupfer angeben. Die meisten führenden Hersteller verwenden C1220- oder SF-Cu-Legierungen. Wir müssen auch je nach Systemanforderungen zwischen Kupferhärtegraden unterscheiden. Der O-Typ (geglühtes Weichkupfer) bietet Flexibilität für kleinere Durchmesser und erleichtert so die Handhabung. Umgekehrt bietet der 1/2H-Typ (halbhartes Kupfer) die starre strukturelle Integrität, die für Rohre mit größerem Durchmesser erforderlich ist, die immense innere Kräfte bewältigen.

Druck- und Belastungstoleranzen

Moderne Kältemittel mit niedrigem Treibhauspotenzial wie R410A und R32 arbeiten bei wesentlich höheren Drücken als herkömmliche Kältemittel. Ihre Rohrleitungsinfrastruktur muss diesen extremen Bedingungen standhalten. Achten Sie bei der Bewertung einer VRF-Kupfer-Refnet-Verbindung auf einen Mindestbetriebsdruck von mehr als 50 bar (ca. 725 psi). Elite-Hersteller verschieben diese Grenzen bei Werkstests noch weiter. Zu den akzeptablen Benchmarks gehören das Aufrechterhalten von 4,17 MPa für die Leckagebeständigkeit und das Überstehen von bis zu 12,51 MPa für den ultimativen Berstdruck.

Qualitätssicherungsstandards für die Fertigung

Eine strenge Qualitätssicherung bei der Herstellung trennt Premium-Armaturen von gefährlichen Fälschungen. Weisen Sie Käufer an, nahtlose Extrusionsprozesse vorzuschreiben. Die nahtlose Konstruktion eliminiert schwache Schweißpunkte, an denen normalerweise Hochdrucklecks entstehen. Darüber hinaus ist eine 100-prozentige Inline-Wirbelstrom-Fehlererkennung erforderlich. Dieses elektromagnetische Prüfverfahren identifiziert mikroskopisch kleine Wandstärkenschwankungen und unsichtbare Haarrisse. Stellen Sie schließlich sicher, dass Hersteller eine säurefreie Produktionsumgebung nutzen. Im Rohr verbleibende Säurerückstände reagieren schließlich mit Kältemitteln und verursachen verheerende innere Korrosion.

Kapazitätszuordnung: Dimensionierung Ihrer Verteilungskopplung

Die Dimensionierung von Abzweigrohren erfordert eine strenge mathematische Zuordnung. Sie dürfen die Rohrabmessungen niemals anhand des visuellen Durchmessers erraten. Verlassen Sie sich stattdessen auf die Kapazitätsindexlogik. Hersteller weisen jedem Innen- und Außengerät eine Kapazitätsindexnummer oder einen Tonnagewert (TR) zu. Sie bestimmen die geeignete Verteilungskopplungsgröße , indem Sie den Kapazitätsindex aller nachgeschalteten Innengeräte summieren, die an diesen bestimmten Zweig angeschlossen sind.

Die Gefahren einer falschen Dimensionierung

Eine Abweichung von den spezifischen Größentabellen des Herstellers führt zu schwerwiegenden mechanischen Ausfällen.

• Unterdimensionierung: Das Drücken großer Kältemittelmengen durch eine enge Verbindung führt zu massiven Druckverlusten. Die Innengeräte verlieren ihre Kühl- und Heizleistung. Der Außenkompressor muss zum Ausgleich überlasten, was seine Lebensdauer drastisch verkürzt.
• Überdimensionierung: Der Einbau einer zu großen Verbindung führt zu einem starken Abfall der Kältemittelgeschwindigkeit. Bei niedriger Geschwindigkeit entstehen gefährliche „Ölfallen“. Das mit dem Kältemittel transportierte Schmieröl kehrt nicht zum Kompressor zurück, was zu einem sofortigen mechanischen Festfressen führt.

Umgang mit Hochleistungseinheiten

Gewerbliche Installationen verfügen häufig über außergewöhnlich große Innengeräte, oft mit einer Nennleistung von 72 oder 96 MBH. Der Anschluss dieser riesigen Luftaufbereitungsanlagen erfordert spezielle Techniken. Konstrukteure müssen spezielle „Zwillingsverbindungen“ verwenden, um mehrere Anschlüsse sicher zusammenzuführen. Durch die Zwillingsbildung kann das System das enorme erforderliche Kältemittelvolumen liefern, ohne die Einschränkungen der Rohrgeschwindigkeit zu verletzen oder die Phasentrennung zu beeinträchtigen.

Verbindungsmethoden: Hartgelötete Verbindungen vs. mechanische Pressverbindungen

Auftragnehmer verwenden in der Regel zwei Hauptmethoden, um eine Kupfer-Refnet-Verbindung mit dem Hauptsystemnetzwerk zu verbinden. Jeder Ansatz bringt unterschiedliche Verfahrensanforderungen und Risikofaktoren mit sich.

Traditionelles Hartlöten (Der Standard)

Hartlöten bleibt der Branchenstandard für VRF-Verbindungen. Es entsteht eine dauerhafte, metallurgisch gebundene Dichtung, die jahrzehntelang thermischer Ausdehnung und Kontraktion standhält. Allerdings müssen Techniker das Stickstoffspülprotokoll strikt befolgen. Beim Erhitzen von Kupfer in Gegenwart von Umgebungssauerstoff entsteht Kupferoxid im Rohr. Wir nennen dies üblicherweise „Ablagerungen“. Diese abrasiven schwarzen Ablagerungen blättern schließlich ab, zirkulieren durch das System und verstopfen dauerhaft die Mikroöffnungen elektronischer Expansionsventile (EEVs). Das Spülen der Rohre mit Niederdruckstickstoff während des Lötens verhindert eine Oxidation vollständig.

Best Practices für das Hartlöten:

1. Regulieren Sie den Stickstofffluss auf sanfte 2–3 psi (gerade genug, um es auf Ihrer Wange zu spüren).
2. Für eine optimale Verbindungsfestigkeit verwenden Sie ein Hartlot mit 15 % Silber.
3. Wärme gleichmäßig über den gesamten Umfang des Fittings verteilen.
4. Überprüfen Sie die fertige Verbindung mit einem Inspektionsspiegel, um die volle Kapillarwirkung sicherzustellen.

Mechanische Pressverschraubungen (Kaltverbindungen)

Moderne Alternativen wie ZoomLock und LOKRING bieten Kaltverbindungslösungen mit speziellen hydraulischen Presswerkzeugen. Diese mechanischen Anschlüsse greifen in die Kupferrohre und bilden eine dichte Dichtung mit O-Ring-Unterstützung.

Vorteile: Beim Kaltpressen entfallen Heißarbeitsgenehmigungen, Brandschutz und das Risiko einer inneren Oxidation vollständig. In Umgebungen wie aktiven Krankenhäusern oder historischen Holzgebäuden ist dies von unschätzbarem Wert. Außerdem können die Arbeitskosten um 40 bis 60 % gesenkt werden.

Nachteile: Der Hauptnachteil sind die Vorlaufkosten für die Werkzeugausstattung. Hydraulische Pressbacken stellen eine erhebliche Investition dar. Darüber hinaus erfordern Presswerkzeuge bestimmte räumliche Abstände. Technikern fällt es oft schwer, diese sperrigen Werkzeuge in enge Hohlräume in der Decke oder dicht gepackte Versorgungsschächte einzubauen.

Anforderungen an die Installation durch Experten und Risikominderung

Selbst die hochwertigsten Komponenten versagen, wenn sie falsch installiert werden. Die Fluiddynamik erfordert die strikte Einhaltung geometrischer Randbedingungen. Installateure müssen der präzisen räumlichen Ausrichtung Priorität einräumen, um eine gleichmäßige Phasenverteilung im gesamten Netzwerk sicherzustellen.

Geometrische Einschränkungen

Beim horizontalen Einbau einer Fuge müssen Sie den Neigungswinkel sorgfältig überwachen. Der Ast darf nie mehr als 30° von der Ebene geneigt sein. Wenn dieser Winkel überschritten wird, zieht die Schwerkraft flüssiges Kältemittel in den unteren Zweig, während Dampf zum oberen Zweig geleitet wird. Dies zerstört das Systemgleichgewicht. Umgekehrt können Sie die Verbindung vertikal installieren und entweder direkt nach oben oder unten zeigen. Das Verdrehen oder Biegen der vertikalen Baugruppe ist jedoch strengstens untersagt.

Gerade Rohrpuffer

Nach dem Durchströmen einer Armatur benötigt das Kältemittel einen physischen Raum, um sich zu beruhigen. Wir bezeichnen dies als geraden Rohrpuffer. Installateure müssen zwingende Abstände einhalten, um die laminare Strömung aufrechtzuerhalten. Lassen Sie zwischen zwei separaten Abzweigverbindungen immer mindestens 12 Zoll (ca. 30 cm) völlig gerades Rohr frei. Sie müssen die gleiche 12-Zoll-Regel zwischen einem Gelenk und jedem 90-Grad-Ellbogen anwenden. Halten Sie außerdem einen Abstand von mindestens 500 mm zum geraden Rohr ein, bevor die Leitung in das Innengerät eintritt.

Isolierungsanforderungen

Kältemittelleitungen arbeiten bei extremen Temperaturen. Gasleitungen werden im Kühlmodus unglaublich kalt, wodurch die Umgebungsfeuchtigkeit sofort kondensiert. Die manuelle Feldisolierung schlägt häufig fehl, weil sich die komplexe Y-Form als schwierig fest anzuziehen erweist. Zurückbleibende Lufteinschlüsse führen unweigerlich zu Schwitzen, Tropfen und schweren Wasserschäden an der Trockenbaudecke. Durch den Kauf eines vorgefertigten, werkseitig abgestimmten isolierten Refnet-Kits lässt sich dieses Problem vollständig lösen. Diese Bausätze bestehen aus vernetztem Polyethylenschaum, der exakt an die Geometrie der Fuge angepasst ist und so eine einwandfreie Dampfsperre gewährleistet.

Beschaffungs-Checkliste: Zuverlässige Hersteller in die engere Auswahl nehmen

Durch die Auswahl des richtigen Fertigungspartners werden Risiken gemindert, lange bevor die Ausrüstung am Einsatzort eintrifft. Einkaufsmanager müssen von potenziellen Lieferanten eine transparente Dokumentation einfordern.

Compliance und Zertifizierungen

Akzeptieren Sie keine vagen Qualitätsansprüche. Fordern Sie die dokumentierte Einhaltung zentraler internationaler Metallurgiestandards. Ihr Lieferant sollte problemlos Zertifizierungen für JIS H 3300, ASTM B280 oder GB/T17791 vorlegen können. Diese Standards regeln den genauen Kupferreinheitsgrad, die Zugfestigkeit und die Gleichmäßigkeit der Wandstärke.

Testdokumentation

Bitten Sie Lieferanten um überprüfbare Helium-Lecktestberichte. Heliummoleküle sind deutlich kleiner als Stickstoff- oder Luftmoleküle. Daher deckt die Heliumprüfung mikroskopisch kleine Lochlecks auf, die bei Standard-Drucktests übersehen werden. Fordern Sie außerdem Daten zum thermischen Ermüdungszyklus an, um zu beweisen, dass die Verbindung jahrzehntelangen Temperaturschwankungen von heiß nach kalt standhalten kann.

Garantie und Rückverfolgbarkeit

Stellen Sie sicher, dass der Hersteller eine klare Transparenz bei der Materialbeschaffung bietet. Gelegentlich wird der Markt mit gefälschten oder recycelten Legierungen überschwemmt. Recyceltes Kupfer enthält Verunreinigungen, die die Molekülstruktur schwächen. Unter dem Druck von 725 psi eines R410A-Systems platzten diese unreinen Verbindungen auf. Seriöse Zulieferer gießen Chargennummern direkt in ihre Messing- und Kupferkomponenten ein und gewährleisten so im Fehlerfall eine vollständige Rückverfolgbarkeit.

Abschluss

Die Auswahl einer Kupfer-Refnet-Verbindung bleibt eine grundlegende bautechnische Entscheidung und kein einfacher Rohstoffkauf. Die Systemintegrität hängt in hohem Maße von präziser Metallurgie, strenger Kapazitätsdimensionierung und einwandfreier Installationsgeometrie ab. Wenn an diesen wichtigen Verbindungsstellen Abstriche gemacht werden, führt dies zu schlechter Temperaturkontrolle, mechanischem Versagen und kostspieligen Sachschäden.

Bevor Sie Großbestellungen aufgeben, empfehlen Sie Ihren Auftragnehmern und Planungsteams, die Rohrleitungsauswahltabellen ihrer jeweiligen VRF-Hersteller mit Querverweisen zu versehen. Vergleichen Sie diese OEM-Anforderungen direkt mit den technischen Unterlagen der von Ihnen gewählten Abzweigarmaturen. Durch die Einhaltung strenger Beschaffungsstandards und die Durchsetzung fachmännischer Installationsprotokolle schützen Sie den Kompressor, sorgen für optimale Effizienz und liefern ein zuverlässiges HVAC-System, das auf Langlebigkeit ausgelegt ist.

FAQ

F: Kann ich anstelle einer VRF-Refnet-Verbindung ein Standard-Kupfer-Rohrleitungs-T-Stück verwenden?

A: Nein. Standard-T-Stücke erzwingen eine starke Richtungsänderung um 90 Grad. Dies führt zu massiven Kältemittelturbulenzen und stört die proportionale Trennung von Flüssigkeits- und Gasphase vollständig. Die Verwendung von Standard-T-Stücken führt zu ausgehungerten Innengeräten, überfluteten Kompressoren und zum Erlöschen der OEM-Garantien.

F: Was sind die maximalen Leitungslängengrenzen für eine Standard-VRF-Installation?

A: Während die genauen Grenzwerte je nach OEM variieren, erlauben Standardmetriken im Allgemeinen, dass die tatsächlichen Leitungslängen zum am weitesten entfernten Innengerät bis zu 165 Meter (oder 190 Meter entsprechende Länge) erreichen. Die gesamten Rohrleitungslängen des kombinierten Systems können oft bis zu 1000 Meter betragen.

F: Warum muss ich beim Löten von Abzweigrohren mit Stickstoff spülen?

A: Beim Erhitzen von Kupfer in Gegenwart von Umgebungssauerstoff entsteht inneres Kupferoxid, auch Zunder genannt. Dieser abrasive schwarze Schmutz blättert ab und zirkuliert durch das System. Es wird sich schließlich im Inneren festsetzen und die elektronischen Expansionsventile (EEVs) und die Kompressormechanik des Systems dauerhaft zerstören.

F: Warum wird ein vorgefertigter isolierter Refnet-Bausatz gegenüber einer manuellen Isolierung empfohlen?

A: Die komplexe geometrische Y-Form einer Verteilerkupplung macht das manuelle Wickeln unglaublich schwierig. Feldverpackungen hinterlassen oft versteckte Lufteinschlüsse. Werksgefertigte Dämmsätze garantieren eine perfekte, dichte Dampfabdichtung und eliminieren das Risiko zerstörerischer Kondenswasserlecks in Deckenräumen.
